电子模块外壳嵌件成型 | 名力精密PCB集成
在当今先进的电子和汽车工业中，嵌件成型已成为将塑料组件与电子零件（如 PCB、连接器和金属嵌件）集成在一起的关键制造技术。
名力精密钢模有限公司专注于高精度嵌件成型解决方案，该电子模块外壳项目证明了我们有能力为要求苛刻的应用提供可靠、高质量的组件。
什么是电子应用中的嵌件成型？
注塑成型是一种制造工艺，其中电子或金属元件（如印刷电路板、端子或连接器）被放入模具中，并在注塑成型过程中用塑料封装起来。
对于电子模块外壳，注塑成型具有以下优势：
- 结构完整性提高
- 增强型组件保护
- 减少组装步骤和成本
- 更好的对准精度，便于PCB集成
这项技术广泛应用于汽车电子、工业控制系统和通信设备。

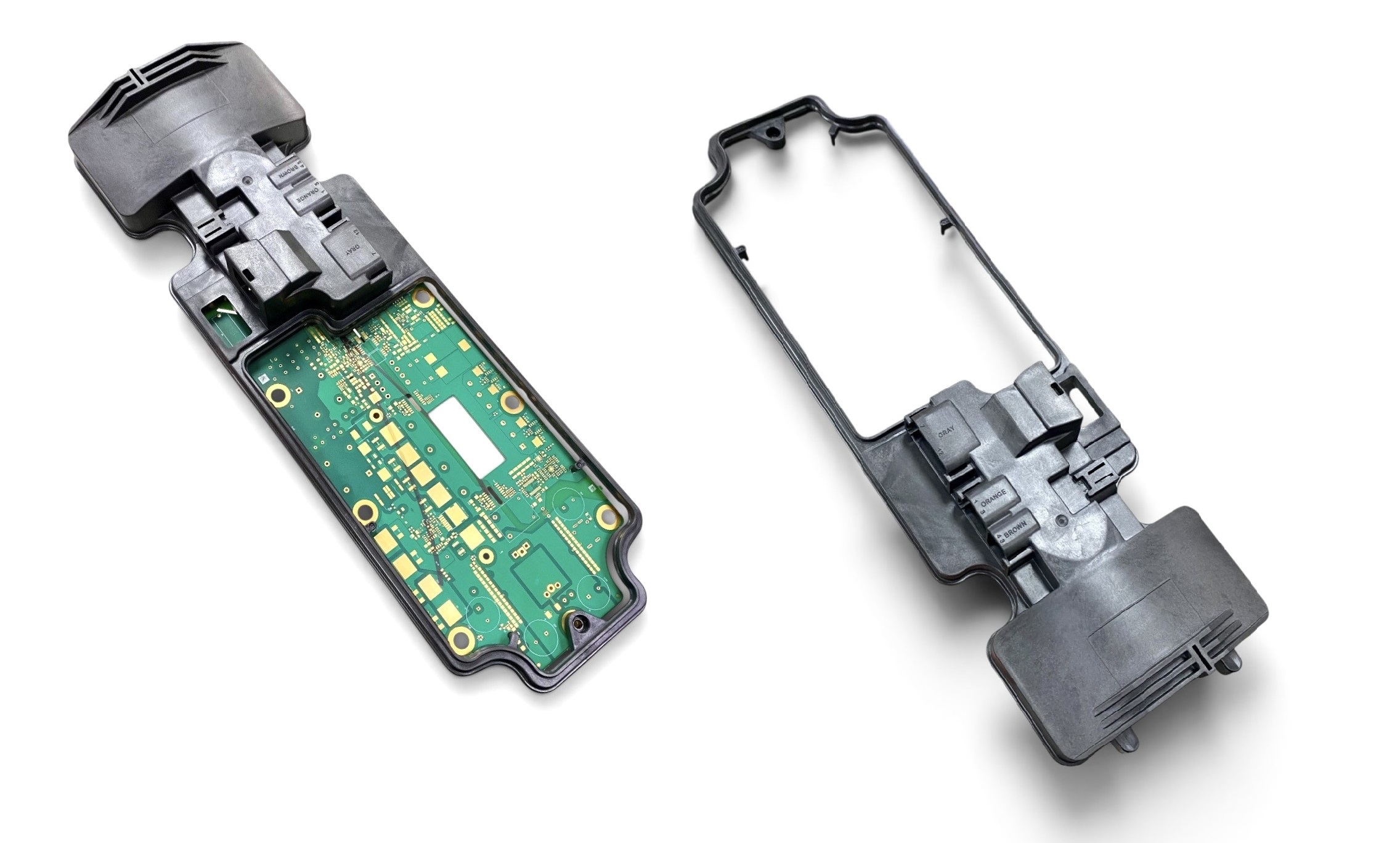

项目概述：带PCB的注塑成型电子外壳
本项目涉及一个精密注塑成型的外壳，该外壳与 PCB 组件集成在一起，专为高可靠性应用而设计。
主要特点：
- 精密塑料外壳，内置PCB
- 用于电子定位的复杂内部几何结构
- 连接器和组件的安装结构
- 优化设计，兼顾耐用性和长期稳定性
通过采用嵌件成型工艺，该产品在一次制造过程中即可实现机械强度和电子集成。
嵌件成型技术挑战
生产高质量的注塑成型电子元件需要克服以下几个挑战：
1. 精确的PCB定位
在注塑成型过程中，PCB 的精确放置对于确保其正常功能和正确对齐至关重要。
2. 热学和材料兼容性
嵌件成型工艺必须避免损坏敏感的电子元件，同时确保与塑料材料良好粘合。
3. 复杂的模具设计
模具必须能够容纳嵌件，保持稳定性，并确保塑料均匀流动而不发生部件移位。
4. 尺寸稳定性
为确保装配配合，需要严格的公差，特别是对于电子模块和连接器而言。
名力嵌件成型解决方案
名力提供从设计到批量生产的完整注塑成型解决方案：
精密模具工程
- 先进的模具设计可提高嵌件稳定性
- Moldflow仿真用于优化填充并减少缺陷
- 超精密加工，精度达±1 μm
稳定的嵌件成型工艺
- 控制注射参数以防止插入件移动
- 在电子应用工程塑料领域拥有专业知识
- 大批量生产所需的稳定产品质量
高级质量保证
- 蔡司三坐标测量机用于尺寸检测
- 蔡司三维X射线CT（METROTOM）用于内部结构分析
- IATF 16949认证质量体系
嵌件成型在电子行业的应用
这种注塑成型的电子外壳广泛应用于：
- 汽车电子模块（ECU、传感器、控制单元）
- 工业自动化和控制系统
- 通信和物联网设备
- 电源模块外壳
注塑成型技术能够实现更高的可靠性和更紧凑的设计，使其成为现代电子产品必不可少的技术。
为什么选择名力进行嵌件成型？
凭借在嵌件成型和精密塑料注塑方面的丰富经验，名力提供：
- 制造了超过5000个精密模具
- 在电子元件集成方面拥有强大的专业知识
- 微型成型和高精度能力
- 从设计到生产的完整工程解决方案
我们通过先进的嵌件成型技术，帮助客户降低成本、提高质量并加快产品开发。
结论：您值得信赖的注塑成型合作伙伴
该项目凸显了名力为电子应用提供高质量嵌件成型解决方案的能力，将精密工程与可靠生产相结合。
如果您正在寻找值得信赖的PCB外壳或电子模块注塑成型合作伙伴，名力随时准备为您的项目提供支持。
请立即联系我们，讨论您的嵌件成型需求。
